Der Error of Cover: Wie falsch eingestellte Durchmesser die Betondeckungsmessung fälschen

In der zerstörungsfreien Bauwerksdiagnose gilt das Wirbelstrom-Impulsinduktionsverfahren als extrem zuverlässig, um die Betonüberdeckung von Bewehrungsstählen zu bestimmen. Viele Bausachverständige wiegen sich jedoch in trügerischer Sicherheit, wenn sie die digitale Millimeteranzeige moderner Wirbelstrom-Bewehrungsdetektoren ablesen. Ein Gerät kann physikalisch nur so präzise arbeiten, wie es die mathematischen Rahmenparameter erlauben, die vom Anwender definiert wurden. Einer der folgenschwersten und am häufigsten unterschätzten Fehler in der Gutachterpraxis ist das Unterlassen einer korrekten Voreinstellung des tatsächlichen Stabdurchmessers.

Wenn ein Sachverständiger den Solldurchmesser am Gerät falsch wählt oder auf einem Standardwert belässt, ohne diesen vorab zu verifizieren, führt dies unweigerlich zu einer systematischen Fehlberechnung der Betondeckung. In der Fachwelt wird dieses Phänomen als Error of Cover (Überdeckungsfehler) bezeichnet. Da die Geometriedaten die Grundlage für statische Nachrechnungen und Sanierungskonzepte bilden, können solche Abweichungen entweder zu unentdeckten Sicherheitsrisiken oder zu immensen, wirtschaftlich sinnlosen Zusatzkosten führen.

Inhalt

Physikalische Abhängigkeit: Das Wirbelstromverfahren misst die Schwächung eines Magnetfeldes – die Signalstärke hängt direkt von der Masse (dem Durchmesser) des Stahls und dessen Tiefe ab.

  • Unterschätzung der Deckung: Ist der Durchmesser am Messgerät kleiner eingestellt als der reale Stab im Beton, zeigt das Gerät eine künstlich verringerte Betondeckung an.
  • Überschätzung der Deckung: Ist der eingestellte Durchmesser größer als das reale Eisen, täuscht das Messgerät eine sicherere, größere Betonüberdeckung vor als tatsächlich vorhanden ist.
  • Mathematische Exponentiellkurve: Je tiefer ein Bewehrungsstab im Beton liegt, desto dramatischer und progressiver wirkt sich die falsche Durchmessereinstellung auf den finalen Messfehler aus.
  • Praxis-Schutz durch Prüföffnungen: Bei unbekannten Bestandsstrukturen muss der Durchmesser an vereinzelten Referenzpunkten visuell durch Freistemmen kalibriert werden, um den systematischen Fehler zu eliminieren.

Um zu verstehen, warum eine falsche Durchmessereinstellung das Messergebnis der Betondeckung komplett verzerrt, muss man einen Blick auf die zugrundeliegende Physik werfen. Ein Wirbelstrom-Messgerät misst keine Abstände mit einem optischen Laser oder einer Laufzeit, sondern wertet die Intensität eines sekundären Magnetfeldes aus. Dieses Sekundärfeld wird durch die Wirbelströme auf der Oberfläche des Bewehrungsstahls erzeugt.

Die Stärke dieses Signals wird von zwei Variablen dominiert: dem Abstand des Sensors zum Stahl (der Betondeckung) und der elektrisch leitfähigen Masse des Stahls (dem Durchmesser). Ein dicker Bewehrungsstab (z. B. 28 mm) erzeugt in einer Tiefe von 50 mm ein identisch starkes elektromagnetisches Signal wie ein dünnerer Stab (z. B. 12 mm), der wesentlich dichter unter der Oberfläche bei etwa 35 mm liegt. Die Software des Prüfgeräts kann diese beiden Szenarien rein anhand der Signalstärke nicht voneinander unterscheiden. Sie benötigt zwingend die exakte Angabe des Durchmessers, um aus der mathematischen Kalibrierkurve den korrekten Tiefenwert herauszurechnen.

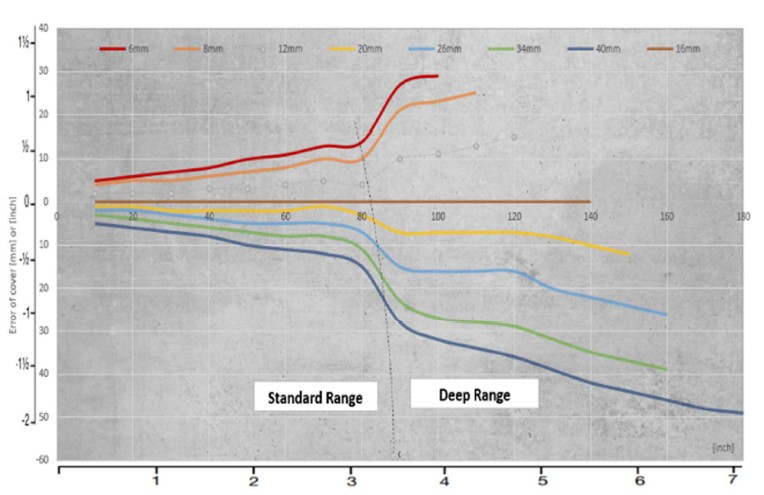

Figure 32 Onlinebaugutachter
Mathematische Darstellung des Error of Cover bei einer fixen Voreinstellung von 16 mm Rebardurchmesser - Abbildung: Figure 32: PM8000 Error of Cover with fixed 16mm rebar diameter setting - Quelle: Proceq SA (2025): Profometer PM8000 User Manual v6.0, S. 30]

Wird dieser Parameter vernachlässigt, rechnet der Algorithmus mit falschen Grundannahmen. Die Kurve im Handbuch verdeutlicht eindrucksvoll, dass der Fehler mit zunehmender Tiefe nicht linear, sondern progressiv ansteigt. Bei einer realen Deckung von 40 mm mag der Fehler bei falschem Durchmesser nur wenige Millimeter betragen; bei einer Tiefe von 70 mm kann eine falsche Voreinstellung bereits Abweichungen von über 15 mm verursachen.

Der Error of Cover wirkt sich in der Gutachterpraxis in zwei Richtungen aus, je nachdem, ob der Durchmesser über- oder unterschätzt wird. Beide Szenarien haben gravierende Konsequenzen für das Projekt.

Szenario A: Der voreingestellte Durchmesser ist zu groß gewählt

Nimmt der Prüfer fälschlicherweise an, im Bauteil seien dicke 20-mm-Trageisen verbaut, obwohl real nur 12-mm-Stäbe vorliegen, schließt die Gerätesoftware aufgrund des schwachen Signals auf einen sehr weiten Abstand zum Eisen. Das Ortungsgerät zeigt demzufolge eine künstlich vergrößerte Betondeckung an. Für den Bausachverständigen ist dies das gefährlichste Szenario: Er attestiert dem Bauwerk im Gutachten eine normgerechte und sichere Betonüberdeckung, während der Stahl in Realität viel dichter an der Oberfläche liegt. Die Folge sind unentdeckte Risiken für eine schnelle Karbonatisierung oder einen vorzeitigen Chlorideintrag, was langfristig zu schweren Korrosionsschäden und Bauteilversagen führt.

Szenario B: Der voreingestellte Durchmesser ist zu klein gewählt

Ist am Gerät ein Durchmesser von 10 mm konfiguriert, im Beton liegen aber tatsächlich massive 25-mm-Eisen, interpretiert das System das unerwartet starke Signal als einen extrem oberflächennahen Stab. Das Gerät zeigt eine künstlich verringerte Betondeckung an. In diesem Fall diagnostiziert der Gutachter einen extremen Mangel an Betonüberdeckung. Auf Basis dieses Fehlurteils werden teure Instandsetzungsmaßnahmen wie das flächige Auftragen von zusätzlichem Reparaturmörtel oder Kathodischer Korrosionsschutz (KKS) eingeplant, die bautechnisch überhaupt nicht notwendig gewesen wären. Dies führt zu massiven wirtschaftlichen Schäden für den Bauherrn und zu juristischen Streitigkeiten.

Um den Error of Cover in der Praxis wirksam auszuschließen, müssen Bausachverständige methodisch vorgehen und dürfen sich nicht blind auf die Standardeinstellungen des Geräts verlassen.

  • Nutzung der integrierten Durchmesserbestimmung: Moderne Wirbelstromsensoren verfügen über eine Funktion zur zerstörungsfreien Durchmesserermittlung. Hierzu muss der Sensor exakt über der Stabachse zentriert werden. Diese Messung liefert jedoch nur dann verlässliche Werte, wenn der Stababstand ausreichend groß ist und die Überdeckung im optimalen Bereich unterhalb von 63 mm liegt.
  • Gegenprüfung durch Bestandspläne: Vor den Messungen vor Ort sollten zwingend die Bewehrungs- und Verlegepläne der Tragwerksplanung studiert werden, um plausible Richtwerte für die Durchmesser der jeweiligen Bauteile (z. B. primäre Biegebewehrung vs. konstruktive Querbewehrung) zu erhalten.
  • Die selektive Kalibrieröffnung (Sicherheitsstandard): Bei kritischen Projekten oder völlig unbekannten Bestandsbauwerken ohne Planunterlagen ist eine rein zerstörungsfreie Ortung nicht rechtssicher. Der Gutachter sollte das Bewehrungsraster einmessen und an mindestens zwei bis drei unkritischen Referenzpunkten pro Bauteil eine minimale, lokale Prüföffnung (Suchloch) meißeln. Der dort freigelegte Stab wird mechanisch mit der Messschraube (Messschieber) exakt vermessen. Dieser reale Wert wird anschließend als fester Parameter im Prüfgerät für das gesamte restliche Bauteil hinterlegt.

Dieser Fachbeitrag wurde auf Basis der offiziellen technischen Richtlinien und herstellerspezifischen Dokumentationen von Proceq SA / Screening Eagle Technologies (insbesondere dem Profometer PM8000 User Manual, Revision 6.0, 2025) verfasst.
