Dieser Artikel bietet einen umfassenden Einblick in die suspensionsgestützte Bohrpfahltechnik. Er beleuchtet die Grundlagen dieser innovativen Bohrmethode, erklärt die Unterschiede zu konventionellen Verfahren und vertieft sich in die Schlüsselkomponenten, Herstellungsschritte und Qualitätskontrolle.
Die suspensionsgestützte Herstellung von Bohrpfählen, eine innovative Technik im Tiefbau, hat die Art und Weise, wie wir Pfähle für Baukonstruktionen herstellen, nachhaltig verändert. Diese Methode, die auf dem Einsatz von speziellen Suspensionen basiert, bietet zahlreiche Vorteile in Bezug auf Effizienz, Umweltschutz und Anwendungsvielfalt. In dieser Einführung werden wir einen Blick auf diese faszinierende Technologie werfen, ihre Grundprinzipien erläutern und die Gründe für ihre wachsende Beliebtheit in der Baubranche diskutieren.
Die Herstellung von Bohrpfählen ist ein kritischer Schritt in vielen Bauprojekten, bei dem die Stabilität und Tragfähigkeit des Fundaments gewährleistet werden müssen. Traditionelle Methoden erfordern oft aufwendige Stützmaßnahmen und können zeitaufwendig sein. Die suspensionsgestützte Herstellung hingegen hat sich als effiziente und vielseitige Lösung erwiesen.
Im Verlauf dieses Artikels werden wir die Grundlagen der suspensionsgestützten Bohrpfahltechnik erkunden, ihre zahlreichen Vorteile beleuchten und Einblicke in ihre praktische Anwendung in verschiedenen Bauprojekten geben. Wir werden auch die entscheidenden Komponenten dieser Technik erläutern und die Qualitätskontrolle während des Herstellungsprozesses diskutieren.
Darüber hinaus werden wir Beispiele erfolgreicher Anwendungen dieser Technik betrachten und einen Ausblick auf zukünftige Entwicklungen und Trends in der suspensionsgestützten Bohrpfahltechnologie werfen.
Die suspensionsgestützte Herstellung von Bohrpfählen hat das Potenzial, die Bauindustrie nachhaltig zu verändern und die Effizienz von Bauprojekten zu steigern. Tauchen wir gemeinsam in diese faszinierende Welt der Baugrundverbesserung ein und erfahren mehr über die Zukunft dieser innovativen Technologie.
Die suspensionsgestützte Herstellung von Bohrpfählen, eine innovative Methode im Bereich des Tiefbaus, hat die Art und Weise, wie wir Pfähle für Baukonstruktionen herstellen, nachhaltig verändert. In diesem Abschnitt werden wir die Grundlagen dieser Technik, ihre Funktionsweise und Prinzipien sowie die Unterschiede zu konventionellen Bohrpfahlmethoden näher erläutern.
Die suspensionsgestützte Bohrpfahltechnik basiert auf dem Prinzip der Verwendung einer speziellen Suspension, die während des Bohrvorgangs eingesetzt wird. Hier sind die grundlegenden Schritte und Prinzipien dieser Technik:
Bohrlochvorbereitung: Der Prozess beginnt mit der Bohrung eines Lochs im Boden, das den Pfahl aufnehmen wird. Dies erfolgt mit einer rotierenden Bohrmaschine.
Suspensionseinführung: Während des Bohrvorgangs wird eine spezielle Suspension, oft auf Bentonit- oder Polymerbasis, in das Bohrloch eingeleitet. Diese Suspension erfüllt mehrere wichtige Funktionen:
Bewehrung und Betonieren: Nach Abschluss des Bohrvorgangs wird die Bewehrung, oft vorgefertigt als Korb, in das Bohrloch eingebracht. Anschließend erfolgt die Betonage des Bohrpfahls, bei gleichzeitiger Verdrängung der Stützflüssigkeit.
Aushärtung: Der Beton härtet aus und bildet einen stabilen Pfahl, der die vertikale Tragfähigkeit des Fundaments sicherstellt.
Suspensionsgestütztes Verfahren: Die suspensionsgestützte Methode nutzt die spezielle Suspension selbst als Stützmedium. Sie verhindert das Einstürzen der Bohrlochwände effektiv und ermöglicht einen stabilen Bohrvorgang, ohne dass zusätzliche Stützstrukturen erforderlich sind. Dies führt zu einer erheblichen Vereinfachung des Verfahrens und einer Reduzierung der Baukosten.
Die Verwendung der Suspension als Stützmedium ist ein Schlüsselmerkmal der suspensionsgestützten Bohrpfahltechnik und macht sie zu einer effizienten und kosteneffektiven Methode für den Tiefbau. In den folgenden Abschnitten werden wir weitere Aspekte dieser Technik vertiefen und ihre Vorteile genauer betrachten.
Die suspensionsgestützte Herstellung von Bohrpfählen erfordert das reibungslose Zusammenspiel mehrerer Schlüsselkomponenten und -prozesse, die gemeinsam den Erfolg des Verfahrens gewährleisten. In diesem Abschnitt werden wir die drei wesentlichen Schlüsselkomponenten der suspensionsgestützten Bohrpfahlherstellung näher erläutern:
Die Wahl des richtigen Suspensionsmittels spielt eine entscheidende Rolle in der suspensionsgestützten Bohrpfahlherstellung. Hier sind einige der häufig verwendeten Suspensionsmittel:
Bentonit: Bentonitsuspensionen sind aufgrund ihrer hohen Viskosität und ihres Quellvermögens weit verbreitet. Sie bieten eine ausgezeichnete Stabilisierung der Bohrlöcher und eine effiziente Ausbruchkontrolle. Darüber hinaus sind sie in der Regel kostengünstig.
Polymere: Polymere Suspensionen werden aufgrund ihrer vielfältigen Anwendungsmöglichkeiten immer beliebter. Sie können an die spezifischen Anforderungen eines Projekts angepasst werden und bieten eine hohe Leistungsfähigkeit bei der Stabilisierung und Kontrolle des Bohrvorgangs.
Die Auswahl des richtigen Suspensionsmittels hängt von verschiedenen Faktoren ab, einschließlich der geologischen Bedingungen des Baugrunds, der Bohrgeräte und der Umweltauswirkungen. Eine sorgfältige Abwägung dieser Faktoren ist entscheidend, um die optimale Suspension für das jeweilige Projekt auszuwählen.
Die Bohrausrüstung und -technik sind entscheidend für den Erfolg der suspensionsgestützten Bohrpfahlherstellung. Hier sind einige wichtige Aspekte:
Bohrmaschinen: Die Auswahl der richtigen Bohrmaschine hängt von der Tiefe und dem Durchmesser des Bohrpfahls sowie von den geologischen Bedingungen ab. Moderne rotierende Bohrmaschinen sind häufig im Einsatz.
Suspensionszuführungssystem: Ein effizientes System zur Einführung der Suspension in das Bohrloch ist von entscheidender Bedeutung. Es muss eine gleichmäßige Verteilung der Suspension gewährleisten und die Bohrung stabilisieren.
Bohrkopf und Werkzeuge: Der Bohrkopf und die eingesetzten Werkzeuge müssen den spezifischen Anforderungen des Projekts entsprechen. Sie spielen eine Rolle bei der Ausbildung des Bohrpfahls und der Suspensionseinbringung
Die Bewehrung und Betonierung sind die finalen Schritte bei der Herstellung eines Bohrpfahls. Diese Komponenten tragen zur Tragfähigkeit und Stabilität des Pfahls bei. In der Regel bestehen sie aus folgenden Elementen:
Bewehrung: Stahlstäbe oder -gitter werden in das Bohrloch eingebracht, um die Tragfähigkeit des Pfahls zu erhöhen und Zug- und Biegekräfte aufzunehmen. Die Position und Ausführung der Bewehrung sind entscheidend.
Betonierung: Nach der Bewehrung wird das Bohrloch mit Beton verfüllt. Die Konsistenz des Betons und der Einbringungsprozess sind von großer Bedeutung, um eine homogene und tragfähige Pfahlstruktur zu gewährleisten.
Die sorgfältige Abstimmung und Koordination dieser Schlüsselkomponenten sind unerlässlich, um qualitativ hochwertige Bohrpfähle herzustellen, die den Anforderungen des Bauprojekts entsprechen. In den folgenden Abschnitten werden wir den Herstellungsprozess im Detail betrachten und die Qualitätskontrolle während des Verfahrens diskutieren.
Die Herstellung von suspensionsgestützten Bohrpfählen erfordert präzise Verfahren und Schritte, die sicherstellen, dass der Pfahl die erforderliche Tragfähigkeit und Stabilität aufweist. In diesem Abschnitt werden die wesentlichen Herstellungsschritte im Detail erläutert:
Der Prozess beginnt mit der Bohrung eines Lochs im Boden, das den Pfahl aufnehmen wird. Dies erfolgt mithilfe einer speziellen Bohrmaschine, die den Boden durch Rotation und Druck bearbeitet.
Während des Bohrvorgangs wird eine spezielle Suspension in das Bohrloch eingeleitet. Diese Suspension, häufig auf Bentonit- oder Polymerbasis, erfüllt mehrere wichtige Funktionen:

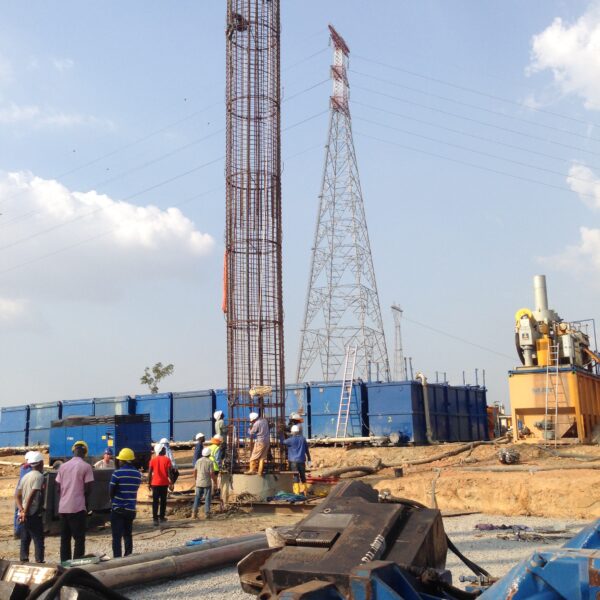

Nach Abschluss des Bohrvorgangs erfolgt die Einbringung der Bewehrung. Dies sind in der Regel vorgefertigte Körbe, die die Tragfähigkeit des Bohrpfahls erhöhen und Zug- sowie Biegekräfte aufnehmen können. Die Position und Anordnung der Bewehrungselemente werden nach den Projektanforderungen und dem geologischen Untergrund festgelegt.
Die Betonierung ist der letzte Schritt bei der Herstellung eines suspensionsgestützten Bohrpfahls. Dabei wird das Bohrloch mit Beton verfüllt. Hierbei sind folgende Punkte zu beachten:
Konsistenz des Betons: Der Beton sollte die richtige Konsistenz aufweisen, um eine homogene und tragfähige Pfahlstruktur zu gewährleisten. Die genaue Mischung und Dosierung sind entscheidend.
Einbringungsprozess: Der Beton wird in das Bohrloch eingebracht, während gleichzeitig die Bewehrung an Ort und Stelle gehalten wird. Dies erfolgt oft mithilfe von speziellen Einbringvorrichtungen, um eine gleichmäßige Verteilung sicherzustellen (Kontraktorverfahren).
Aushärtung: Der Beton benötigt Zeit, um auszuhärten und seine endgültige Festigkeit zu erreichen. Die Aushärtezeit variiert je nach Betonzusammensetzung und Umgebungsbedingungen.
Die sorgfältige Durchführung dieser Herstellungsschritte ist entscheidend, um qualitativ hochwertige suspensionsgestützte Bohrpfähle herzustellen. Eine präzise Planung und Koordination aller beteiligten Komponenten und Prozesse gewährleisten die gewünschte Tragfähigkeit und Stabilität des Pfahls für das Bauprojekt.
Die DIN EN 1536 legt klare Anforderungen und Eigenschaften für die Stützflüssigkeit (Suspension) fest, die vor, während und nach dem Bohrprozess überprüft und sichergestellt werden müssen.
Die Stützflüssigkeit muss folgende Anforderungen und Eigenschaften erfüllen:
Suspensionszusammensetzung: Die Zusammensetzung der Suspension, einschließlich des Anteils von Bentonit oder Polymeren, muss den vorgeschriebenen Standards entsprechen. Dies gewährleistet eine angemessene Viskosität und Quellfähigkeit.
Suspensionsviskosität: Die Viskosität der Suspension muss innerhalb eines definierten Bereichs liegen, um die erforderliche Stabilisierung des Bohrlochs zu gewährleisten. Die Viskosität sollte vor dem Bohrprozess gemessen werden.
Suspensionsverlust: Der Suspensionverlust während des Bohrvorgangs muss auf ein akzeptables Maß begrenzt sein. Ein zu hoher Verlust kann auf eine unzureichende Qualität der Suspension hinweisen und sollte während des Bohrprozesses überwacht werden.
Suspensionsrückgewinnung: Die Qualität der zurückgewonnenen Suspension nach dem Bohrprozess sollte überprüft werden, um sicherzustellen, dass sie wiederverwendet werden kann.
Maximaler Sandgehalt: Nach dem Bohrvorgang sollte der Sandgehalt in der zurückgewonnenen Suspension gemessen werden.
Vor dem Bohrprozess
Vor Beginn des Bohrprozesses müssen folgende Kontrollen und Sicherstellungen durchgeführt werden:
Während des Bohrprozesses
Während des Bohrvorgangs sollten kontinuierliche Überwachung und Kontrollen durchgeführt werden:
Messung des Suspensionverlusts, um sicherzustellen, dass er innerhalb akzeptabler Grenzen bleibt.
Regelmäßige Überprüfung der Viskosität und Suspensionseigenschaften, um die Qualität aufrechtzuerhalten.
Nach dem Bohrprozess
Nach Abschluss des Bohrvorgangs müssen folgende Schritte durchgeführt werden:
Überprüfung der Qualität der zurückgewonnenen Suspension und ihrer Eignung zur Wiederverwendung.
Messung des Sandgehalts in der zurückgewonnenen Suspension, um mögliche Probleme zu identifizieren.
Die Einhaltung dieser Anforderungen und die sorgfältige Qualitätskontrolle der Suspension gemäß DIN EN 1536 sind entscheidend, um sicherzustellen, dass die suspensionsgestützten Bohrpfähle die erforderliche Tragfähigkeit und Stabilität bieten. Dies trägt wesentlich zur Qualität und Effizienz der Bohrpfahlherstellung bei und minimiert mögliche Risiken während des Bauprozesses.

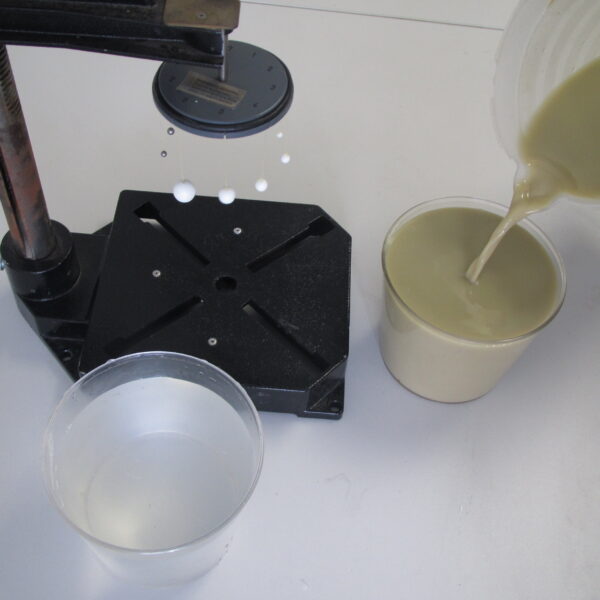

Die Auswahl der richtigen Stützflüssigkeit (Suspension) ist ein wesentlicher Aspekt bei der Herstellung suspensionsgestützter Bohrpfähle. Verschiedene Arten von Stützflüssigkeiten können je nach den spezifischen Anforderungen eines Projekts und den geologischen Bedingungen eingesetzt werden. Hier sind einige der häufig verwendeten Stützflüssigkeiten, darunter verschiedene Arten von Bentonit und Polymeren, sowie Mischungen, die in bestimmten Umgebungen wie der Meeresumgebung Anwendung finden:
Quellfähigkeit: Bentonit weist eine bemerkenswerte Quellfähigkeit auf, wenn es mit Wasser in Berührung kommt. Diese Fähigkeit ermöglicht es, das Volumen der Suspension signifikant zu vergrößern, was bei der Bohrpfahlherstellung hilfreich ist.
Viskosität: Die Viskosität von Bentonit-Suspensionen steigt mit der Quellung an, was sie zu einer effektiven Wahl für die Stabilisierung von Bohrlöchern macht. Sie können den Bohrausbruch kontrollieren und das Eindringen von Wasser in das Bohrloch verhindern.
Abdichtungsfähigkeit: Aufgrund ihrer Absorptionsfähigkeit können Bentonit-Suspensionen dazu beitragen, Bohrlöcher abzudichten und das Austreten von Wasser oder Schadstoffen zu verhindern.
Kontrollierbare Viskosität: Polymerbasierte Stützflüssigkeiten bieten die Möglichkeit, die Viskosität präzise zu steuern. Dies ist besonders nützlich, wenn eine genaue Anpassung der Suspensionseigenschaften erforderlich ist.
Geringe Toxizität: Einige Polymerbasierte Stützflüssigkeiten, wie Polyethylenoxid-Polymere, sind für den Einsatz in sensiblen Umgebungen geeignet und weisen eine geringe Toxizität auf.
Salzwasserbeständigkeit: Polymerbasierte Stützflüssigkeiten sind oft salzwasserbeständig und eignen sich daher auch für Bohrungen in Meeresumgebungen, wo die Herausforderungen der Salzwasserexposition besonders relevant sind. Dies macht sie zu einer zuverlässigen Wahl für Offshore-Bohrungen und Küstenprojekte.
Maßgeschneiderte Eigenschaften: Mischungen aus Bentonit, Polymeren und anderen Zusätzen ermöglichen es, die Suspensionseigenschaften genau auf die Anforderungen eines Projekts anzupassen. Dies kann die Effizienz der Bohrpfahlherstellung erheblich verbessern.
Meeresumgebung: In Meeresumgebungen, in denen die Umweltauswirkungen besonders wichtig sind, werden speziell entwickelte Stützflüssigkeiten eingesetzt, die die Umweltverträglichkeit berücksichtigen und gleichzeitig die erforderliche Bohrlochstabilisierung gewährleisten.
Die Auswahl der richtigen Stützflüssigkeit oder Mischung hängt von einer Vielzahl von Faktoren ab, darunter die geologischen Bedingungen des Standorts, die Bohrtiefe, die Umgebung und die Umweltauflagen. Eine sorgfältige Evaluierung dieser Faktoren ist entscheidend, um die optimale Stützflüssigkeit für das jeweilige Projekt in Bezug auf Zusammensetzung und Menge auszuwählen. Dies gewährleistet nicht nur die Effizienz und Qualität der Bohrpfahlherstellung, sondern minimiert auch mögliche Risiken und Umweltauswirkungen während des Bauprozesses.
